Ваши преимущества
- Уменьшение занимаемой площади и снижение затрат на монтажные работы благодаря конструкции сдвоенного насоса
- Режим работы основной/резервный или режим работы при пиковых нагрузках (с помощью внешнего дополнительного устройства)
- Высокая степень защиты от коррозии благодаря катафорезному покрытию.
- Серийное исполнение: Электродвигатель с неразъемным валом
- Исполнение N: Стандартный электродвигатель B5 или V1 со вставным валом из нержавеющей стали
Тип

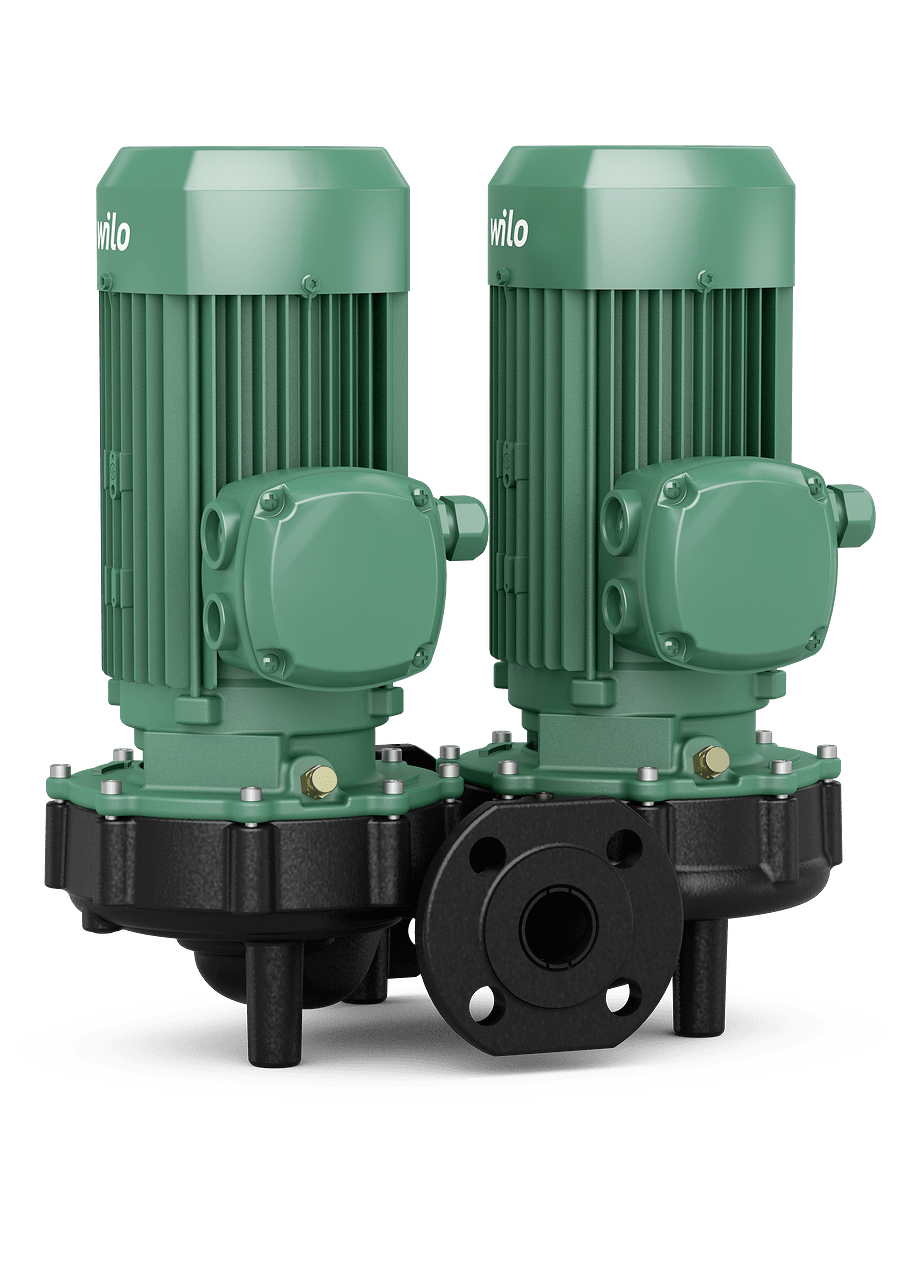

Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример |
DPL 40/160‐4/2 |
|
DPL |
Сдвоенный насос Inline |
|
40 |
Номинальный внутренний диаметр DN подсоединения к трубопроводу |
|
160 |
Номинальный внутренний диаметр рабочего колеса |
|
4 |
Номинальная мощность электродвигателя P2 в кВт |
|
2 |
Число полюсов электродвигателя |
Технические характеристики
- Допустимый диапазон температур от -20° C до +120° C
- Подключение к сети 3~400 В, 50 Гц (другие по запросу)
- Класс защиты IP 55
- Номинальный внутренний диаметр от DN 32 до DN 100
- Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)
Материалы
- Корпус насоса и соединительный элемент: EN-GJL-250
- Рабочее колесо: PP-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса)
- Вал: 1.4021
- Скользящее торцевое уплотнение: AQ1EGG; другие скользящие торцевые уплотнения по запросу
Описание/конструкция
Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:
- Перекидной клапан
- Скользящее торцовое уплотнение
- Фланцевое соединение со штуцером для замера давления R 1/8
- электродвигатель с неразъемным валом
