Ваши преимущества
- Высокая степень защиты от коррозии благодаря катафорезному покрытию.
- В серийном исполнении в корпусах электродвигателей и фонарях предусмотрены отверстия для выхода конденсата
- Серийное исполнение: Электродвигатель с неразъемным валом
- Исполнение N: Стандартный электродвигатель V1 со вставным валом из нержавеющей стали
- Скользящее торцовое уплотнение Burgmann независимое от направления вращения
Тип

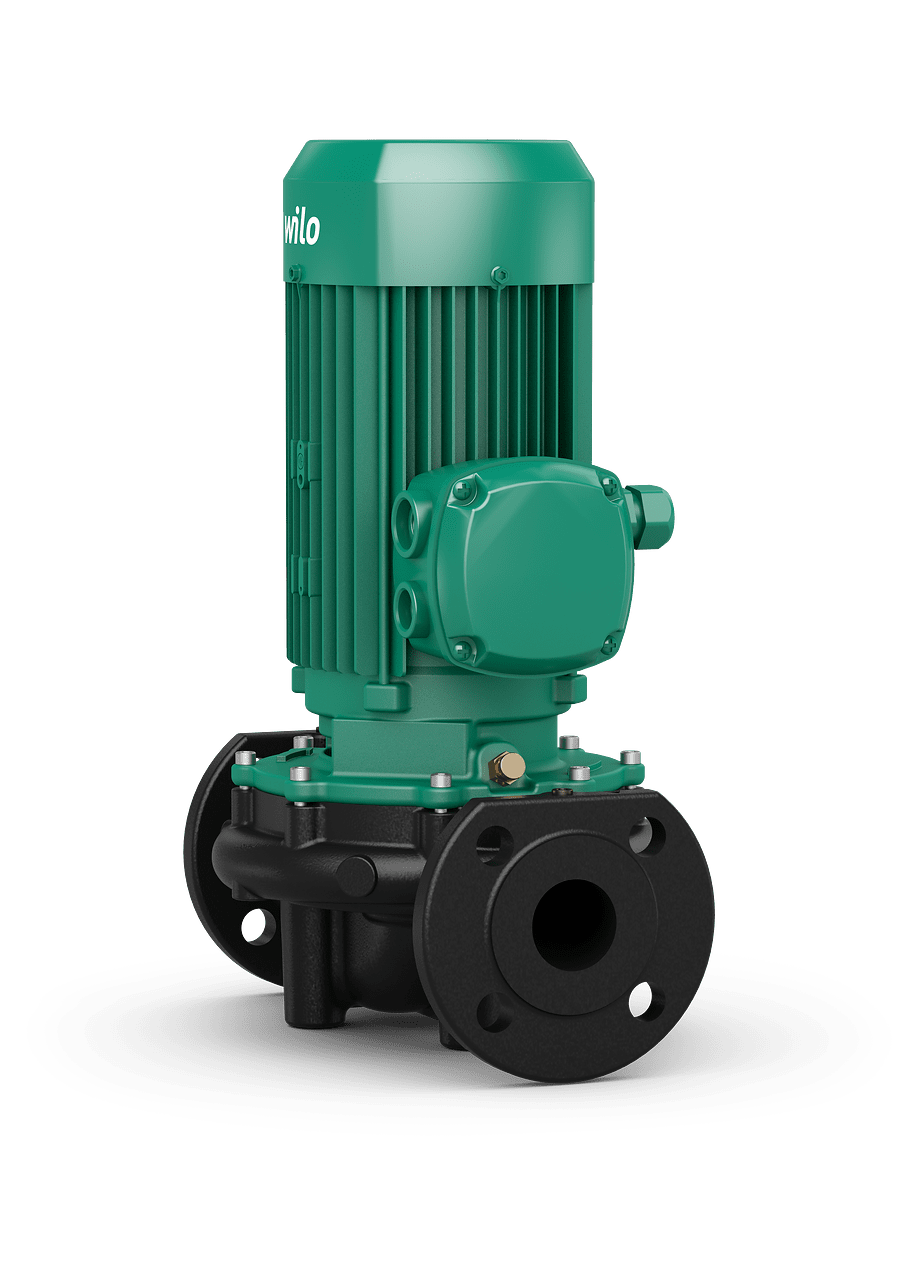

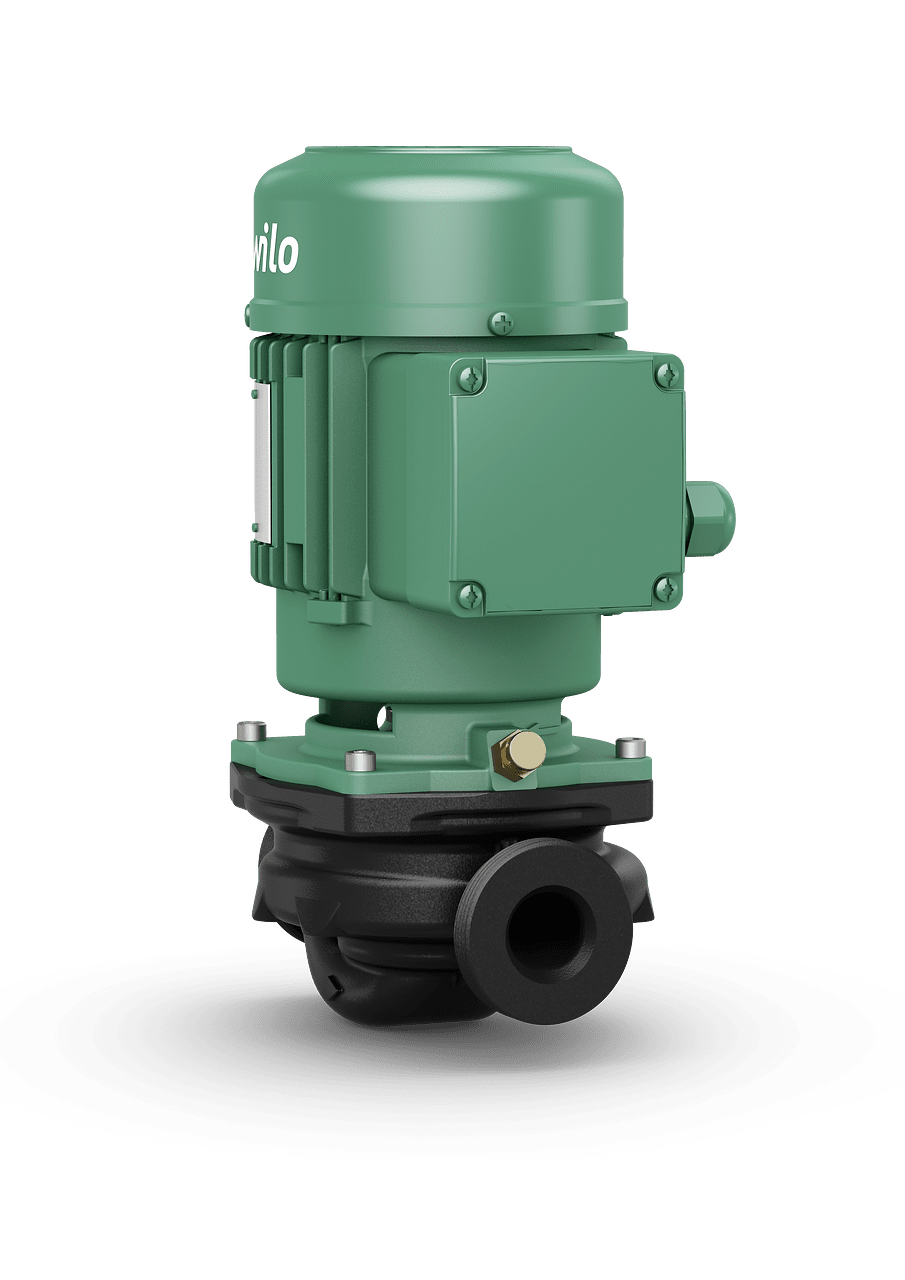

Насос с сухим ротором в линейном исполнении с резьбовым или фланцевым подсоединением.
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример |
IPL 40/160-4/2 |
|
IPL |
Линейный насос |
|
40 |
Номинальный внутренний диаметр DN подсоединения к трубопроводу |
|
160 |
Номинальный внутренний диаметр рабочего колеса |
|
4 |
Номинальная мощность электродвигателя P2 в кВт |
|
2 |
Число полюсов электродвигателя |
Технические характеристики
- Допустимый диапазон температур от -20° C до +120° C
- Подключение к сети 3~400 В, 50 Гц (другие по запросу)
- Класс защиты IP 55
- Номинальный внутренний диаметр от Rp 1 до DN 100
- Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)
Материалы
- Корпус насоса и соединительный элемент: EN-GJL-250
- Рабочее колесо: PPO-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса)
- Вал: 1.4021
- Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
- Скользящее торцовое уплотнение
- Фланцевое соединение со штуцером для замера давления R 1/8
- электродвигатель с неразъемным валом
