Ваши преимущества
- Экономия энергии за счет встроенной электронной системы регулировки мощности
- Простое управление благодаря технологии зеленой кнопки и дисплею
- Различные режимы работы: Основной/резервный режим и режим параллельной работы насосов
- Настраиваемые устройства предотвращения аварий, адаптированные для систем отопления и кондиционирования
- Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
Тип

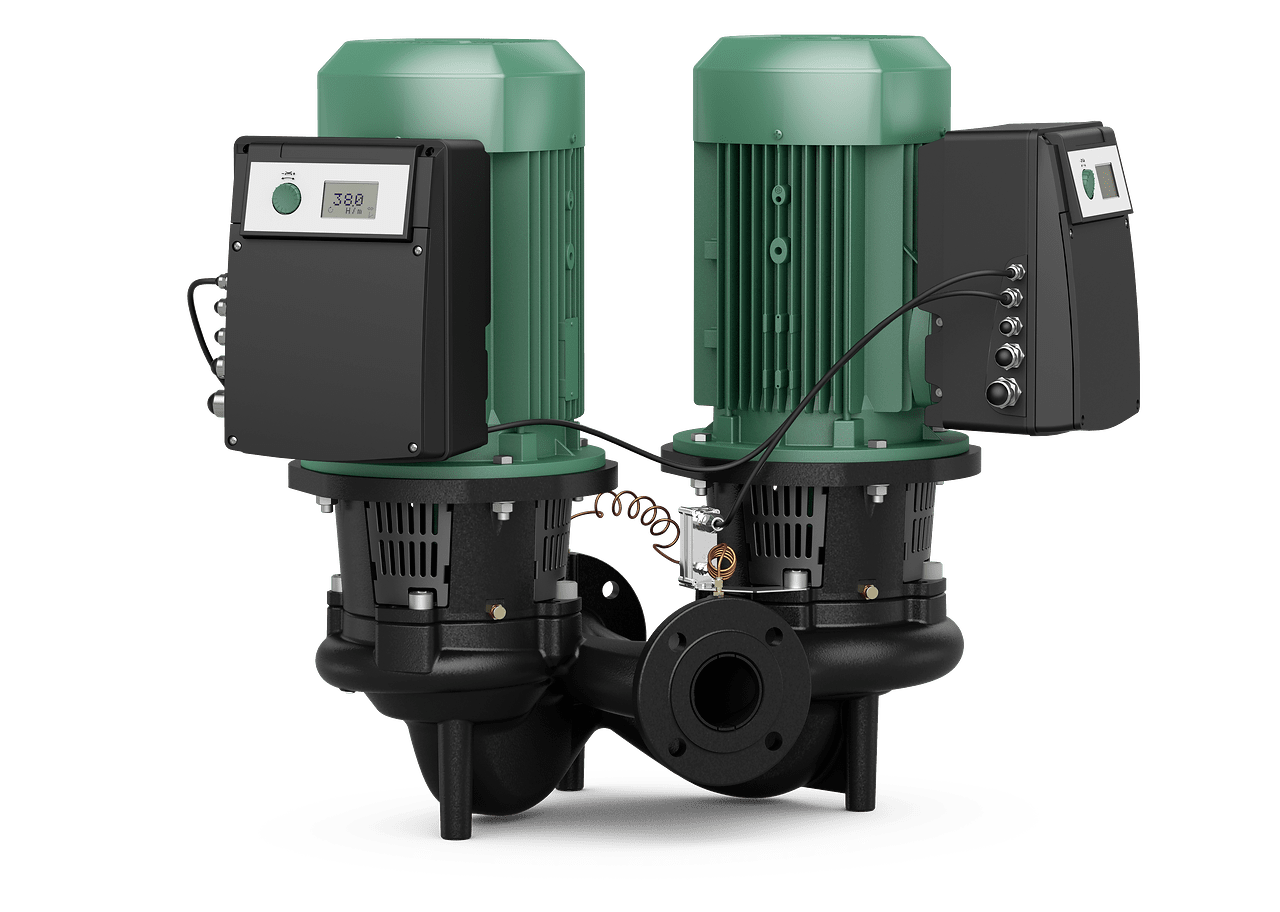

Электронно регулируемый сдвоенный насос с сухим ротором в исполнении Inline, с фланцевым соединением и автоматической регулировкой мощности
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Оснащение/функция
Режимы работы
- Δp-c для постоянного перепада давления
- Δp-v для переменного перепада давления
- ПИД-регулятор
- Ручной режим управления (n=постоянный)
Панель ручного управления
- Зеленая кнопка и дисплей
Ручное управление
- Настройка значения напора
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Настройка ВКЛ./ВЫКЛ. насоса
- Конфигурация все рабочих параметров
- Квитирование ошибок
Внешнее управление
- Управляющий вход «Выкл. по приоритету»
- Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
- Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация
- Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
Обмен данными
- Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Функции защиты
- Полная защита электродвигателя со встроенной электронной системой отключения
- Блокировка доступа
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы, смена насосов через 24 часа
- Режим параллельной работы двух насосов
- Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример |
DL-E 50/170-7,5/2-R1 |
|
DL-E |
Сдвоенный насос с электронным регулированием |
|
50 |
Номинальный внутренний диаметр присоединения к трубопроводу D |
|
170 |
Номинальный внутренний диаметр рабочего колеса |
|
7,5 |
Номинальная мощность электродвигателя P2 в кВт |
|
2 |
Число полюсов электродвигателя |
|
R1 |
Исполнение без датчика давления |
Технические характеристики
- Допустимый диапазон температур от -20° C до +140° C
- Сетевое подключение
-
- 3~440 D ±10 %, 50/60 Гц
- 3~400 В ±10 %, 50/60 Гц
- 3~380 В -5 % +10 %, 50/60 Гц
- Класс защиты IP 55
- Номинальный внутренний диаметр от DN 40 до DN 200
- Макс. рабочее давление 16 бар
Материалы
- Корпус насоса и фонарь: EN-GJL-250
- Рабочее колесо:
- Стандартное исполнение: EN-GJL-200
- Специальное исполнение: Бронза CuSn 10
- Вал: 1.4122
- Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Описание/конструкция
Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:
- Перекидной клапан
- Скользящее торцовое уплотнение
- Фланцевое соединение
- Промежуточный корпус
- Муфта
- Привод со встроенной электронной системой регулирования частоты вращения
