Ваши преимущества
- Низкие эксплуатационные затраты благодаря высокому КПД
- В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
- Возможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря оптимизированной конструкции соединительного элемента (запатентована)
- Высокая степень защиты от коррозии благодаря катафорезному покрытию.
- Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и стандартные скользящие торцевые уплотнения
Тип

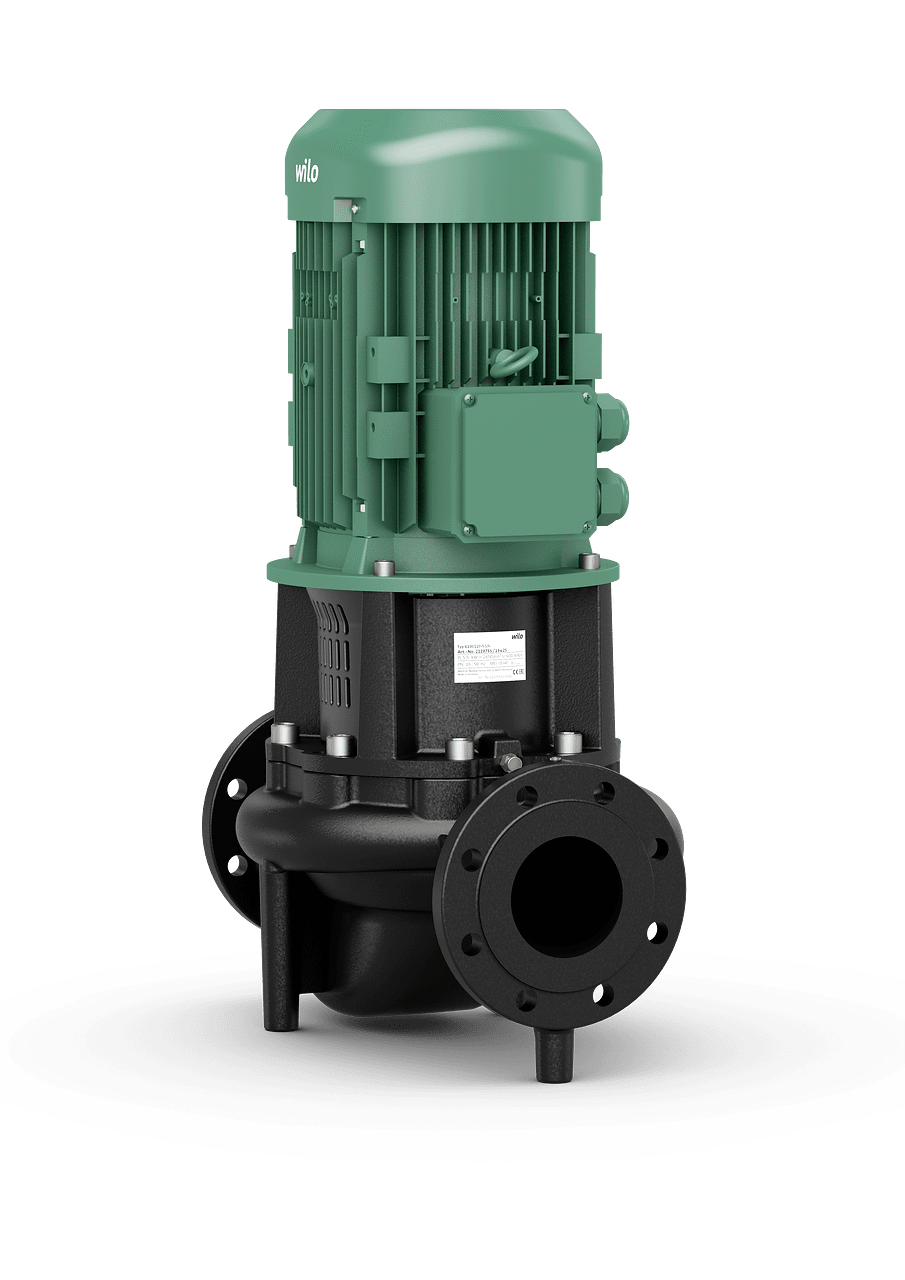

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример |
IL 40/160-4/2 |
|
IL |
Насос Inline |
|
40 |
Номинальный внутренний диаметр присоединения к трубопроводу D |
|
160 |
Номинальный внутренний диаметр рабочего колеса |
|
4 |
Номинальная мощность электродвигателя P2 в кВт |
|
2 |
Число полюсов электродвигателя |
Технические характеристики
- Допустимый диапазон температур от -20° C до +140° C
- Подключение к сети 3~400 В, 50 Гц (другие по запросу)
- Класс защиты IP 55
- Номинальный внутренний диаметр от DN 32 до DN 250
- Макс. рабочее давление 16 бар (25 бар по запросу)
Материалы
- Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опция: чугун с шаровидным графитом EN-GJS-400-18-LT
- Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10
- Вал: 1.4122
- Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
- Скользящее торцовое уплотнение
- Фланцевое соединение со штуцером для замера давления R 1/8
- Соединительный элемент
- Муфта
- Электродвигатель согласно норме IEC
