Расшифровка наименования
|
например: | |
|
TWU |
Погружной насос |
|
3 |
Диаметр гидравлической части в дюймах ["] |
|
01 |
Номинальная подача [м3/ч] |
|
15 |
Количество ступеней гидравлической части |
|
FC |
ИсполнениеFC = пакет Sub-I с HiControl 1DS = пакет Sub-II с манометрическим блоком управления |
Технические характеристики
- Подключение к сети: 1~230 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3 – 35 °C
- Минимальная скорость обтекания электродвигателя: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 30 /ч
- Макс. глубина погружения: 27 м
- Класс защиты: IP58
- Подсоединение к напорному патрубку: Rp 1
Материалы
- Корпус гидравлической части: нержавеющая сталь 1.4301
- Рабочие колеса: поликарбонат
- Вал гидравлической части: нержавеющая сталь 1.4104
- Корпус электродвигателя: нержавеющая сталь 1.4301
- Вал электродвигателя: Нержавеющая сталь 1.4305
Описание/конструкция
Погружной насос для вертикального или горизонтального монтажа.
Гидравлическая часть
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.
Электродвигатель
Коррозионностойкий однофазный электродвигатель прямого пуска, с возможностью перемотки, заполненный маслом, со самосмазывающимися подшипниками.
Охлаждение
Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Ваши преимущества
- Простая установка благодаря предварительно выполненному монтажу компонентов и электропроводки
- Детали, контактирующие с перекачиваемой жидкостью, из коррозионностойких материалов
- Встроенный обратный клапан
Тип
Установка для водоснабжения с погружным насосом, системой управления и комплектом принадлежностей.
Применение
Установка водоснабжения для
- Системы водоснабжения из скважин, колодцев и цистерн
- Бытовое водоснабжения, полив и орошение дождеванием
- Перекачивание воды без длинноволокнистых и абразивных примесей
Оснащение/функция
- Многоступенчатый погружной насос с радиальными рабочими колесами
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный электродвигатель
- Тепловая защита электродвигателя
Комплект поставки
Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:
- В полном сборе
- Кабель электропитания 30 м с допуском для питьевой воды (поперечное сечение: 4 × 1,5 мм2)
- Пусковой прибор с конденсатором, защитой электродвигателя от перегрева и выключателем
- Wilo-HiControl 1 (FC); автоматическое реле контроля потока и давления со встроенной защитой от сухого хода
- Трос длиной 30 м
- Инструкция по монтажу и эксплуатации

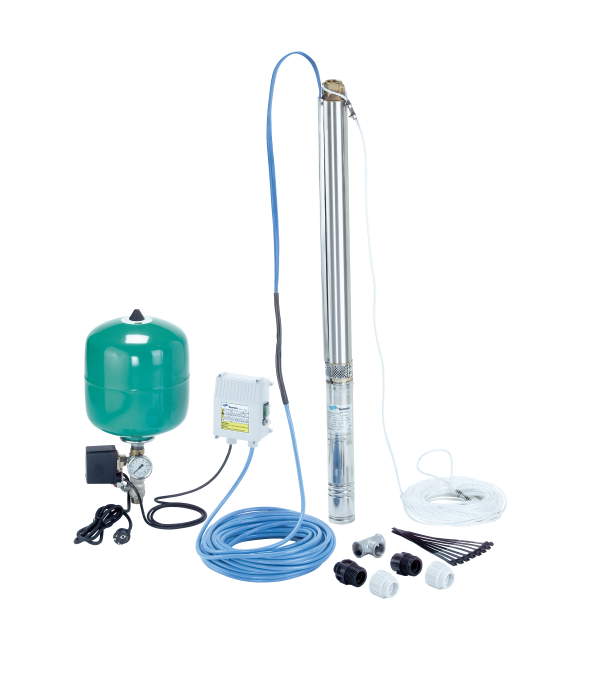

Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения особняков и многоквартирных домов:
- В полном сборе
- Кабель электропитания 30 м с допуском для питьевой воды (поперечное сечение: 4 × 1,5 мм2)
- Пусковой прибор с конденсатором, защитой электродвигателя от перегрева и выключателем
- Манометрический блок управления 0 - 10 бар включая напорный мембранный резервуар объемом 18 л манометр, запорный элемент и пневматический выключатель
- Трос длиной 30 м
- Инструкция по монтажу и эксплуатации
