Расшифровка наименования
|
Например: |
Wilo-Sub TWI 8.80-02-C-SD |
|
TWI |
Погружной насос |
|
8 |
Диаметр гидравлической части в дюймах ["] |
|
80 |
Номинальный объемный поток [м3/ч] |
|
02 |
Число ступеней гидравлической части |
|
C |
Обозначение поколения насоса |
|
SD |
Тип пуска Без обозначения = прямой пуск SD = пуск «звезда-треугольник» |
Технические характеристики
- Подключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости:
- Герметично залитые электродвигатели: 3-20 °C или 3-30 °C (в зависимости от типа)
- Электродвигатели с возможностью перемотки: 3-30 °C (в зависимости от типа)
- Минимальная скорость обтекания электродвигателя: 0,1-0,5 м/с (в зависимости от типа)
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 10 - 20/ч (в зависимости от типа)
- Макс. глубина погружения: 100 - 350 м (в зависимости от типа)
- Класс защиты: IP68
- Подсоединение к напорному патрубку: Rp 5
Материалы
- Корпус гидравлической части: нержавеющая сталь 1.4301
- Рабочие колеса: нержавеющая сталь 1.4301
- Вал гидравлической части: Нержавеющая сталь 1.4057
- Корпус электродвигателя: EN-GJL или нержавеющая сталь 1.4301
- Вал электродвигателя: нержавеющая сталь 1.4021, 1.4301 или 1.4305
Описание/конструкция
Погружной насос с допуском ACS для вертикального или горизонтального монтажа.
Гидравлическая часть
Многоступенчатый погружной насос с 6" или 8" NEMA-подсоединениями и полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.
Электродвигатель
Трехфазный электродвигатель с прямым пуском или пуском по схеме «звезда-треугольник». Полностью герметизированный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, или электродвигатель с возможностью перемотки, обмотка с изоляцией из ПВХ, самосмазывающиеся подшипники, наполнение водогликолевой смесью. Электродвигатели серий NU 611, NU 8... в качестве альтернативы допустимо заполнять питьевой водой (исполнение T).
Охлаждение
Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Напорный кожух
Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное входное давление составляет 10 бар.
Ваши преимущества
- Продолжительный срок службы благодаря использованию коррозионностойкой нержавеющей стали, опционально: сталь марки V4A
- Индивидуальная конфигурация электродвигателей и материалов для надежной эксплуатации в любом случае применения
- Исполнения для питьевой воды с допуском ACS
- Высокая универсальность благодаря вариантам исполнения 4, 6, 8 и 10 дюймов
- Диапазон расхода от 1 до 250 м³/ч
Тип

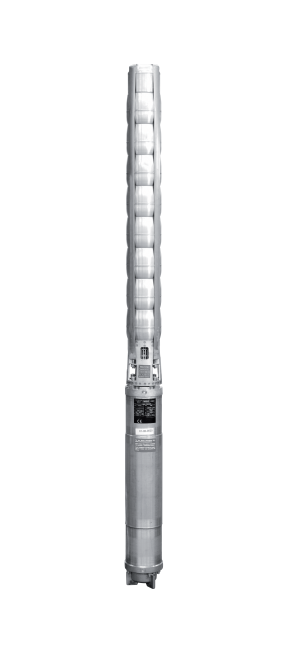

Многосекционный 8" погружной насос в исполнении со стяжными лентами для вертикальной или горизонтальной установки
Применение
- Водоснабжение, в т.ч. питьевой водой, из скважин и цистерн
- Снабжение хозяйственной водой
- Использование в системах водоснабжения коммунального хозяйства, для полива и ирригации
- Повышение давления
- Понижение уровня воды
- Перекачивание воды промышленного использования
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Оснащение/функция
- Многоступенчатый погружной насос с полуаксиальными рабочими колесами
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Трехфазный электродвигатель
- Герметизированные электродвигатели
- Электродвигатели с возможностью перемотки
Комплект поставки
- Гидравлическая часть в полном сборе с электродвигателем
- 4/8/10 м кабель электропитания с допуском для питьевой воды (поперечное сечение: 4x2,5 мм2 или 4x4 мм2 или отдельный проводник)
- Инструкция по монтажу и эксплуатации
