Ваши преимущества
- Прочная система с высоконапорным центробежным насосом из нержавеющей стали серии Helix VE со встроенным частотным преобразователем с чрезвычайно широким диапазоном регулирования — от 25 Гц до 60 Гц
- Высокая энергоэффективность за счет гидравлики с улучшенными показателями по потере давления, а также за счет оптимальной регулировки мощности благодаря возможности варьировать давление (p-v) и параллельно регулировать синхронную скорость вращения
- Высокая степень надежности за счет интегрированных защитных функций, таких как защита от перегрузки и защита от сухого хода с автоматическим отключением, а также контроль и обнаружение негерметичности через опциональный интерфейс для подключения SCADA
- Максимальное качество регулирования благодаря использованию прибора управления SCe с ЖК-дисплеем, простой навигации и возможности регулировки поворотной кнопкой
- Опциональное соединение с автоматизированной системой управления зданием через серийный протокол Modbus RTU
- Все детали, соприкасающиеся с перекачиваемой жидкостью, пригодны для контакта с питьевой водой
Тип

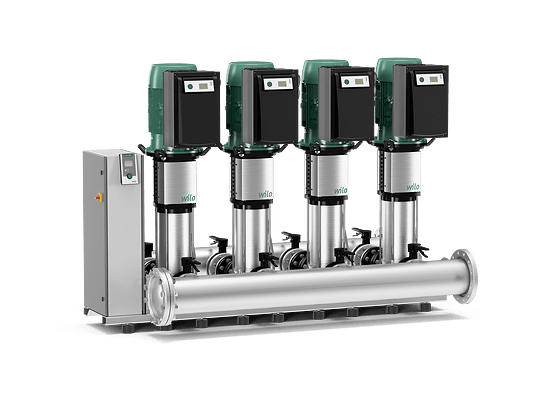

Высокоэффективная, готовая к подключению установка для водоснабжения с 2 – 4 параллельно подключенными вертикально расположенными нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали серии Helix VE, каждый из которых оснащен встроенными частотным преобразователем с воздушным охлаждением. Система оснащена устройством Smart Controller SCe.
Применение
Автоматические системы водоснабжения в режиме подвода, в сфере общественного водоснабжения, для повышения давления из резервуаров или напорных трубопроводов, для коммунального, производственного, промышленного и для частного применения (например, предприятия водоснабжения, коммерческие и промышленные предприятия, жилые, офисные, общественные, административные здания, гостиницы, больницы).
Согласно стандарту DIN 1988 и DIN EN 806 в комплект входит резервный насос.
Разрешенной перекачиваемой жидкостью обычно является вода, не оказывающая агрессивного химического и механического воздействия на применяемые материалы и не содержащая абразивных и длинноволокнистых частиц, как то:
- Питьевая вода (допуск для питьевой воды см. в разделе «Материалы»)
- Охлаждающая вода
- Технологическая вода
- Вода для пожаротушения (кроме воды для установок пожаротушения согласно DIN 14462; с разрешения местной пожарной охраны)
Оснащение/функция
На каждую установку 2 – 4 насоса серий Helix VE 2 — Helix VE 52 со стандартным электродвигателем, эквивалентным IE4, и регулированием частоты вращения посредством встроенного частотного преобразователя на каждом насосе.
Прибор управления SCe обеспечивает автоматическое регулирование и управление установкой повышения давления.
Полностью смонтирован на регулируемой по высоте фундаментной раме из оцинкованной стали.
Все детали, контактирующие с перекачиваемой жидкостью, устойчивы к коррозии.
С напорной стороны:
- Запорная арматура
- Обратный клапан
- Обратный клапан на каждом насосе
- Расширительный мембранный бак 8 л, PN 16
- Датчик давления 4…20 мА
- Манометр
На стороне всасывания:
- Запорная арматура
- Датчик давления 4…20 мА
- Манометр
Комплект поставки
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример: |
Wilo-SiBoost Smart 4 Helix VE 2204-ES |
|
SiBoost |
Установка повышения давления для промышленного сектора |
|
Smart |
Прибор управления Smart Controller SCe для насосов с частотным преобразователем |
|
4 |
Количество насосов |
|
Helix VE |
Серия насосов |
|
22 |
Номинальный объемный поток [м3/ч] одинарного насоса |
|
04 |
Число секций одинарного насоса |
|
ES |
Исполнение из нержавеющей стали серии 22.., 36.., 52.. |

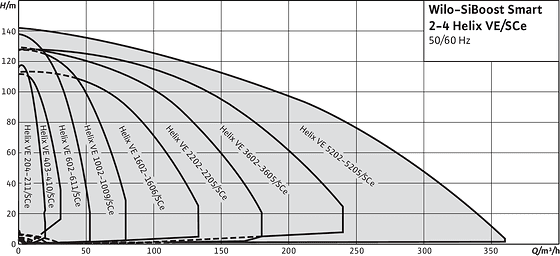

Технические характеристики
- Подсоединения к сети:
- 3~400 В ±10 %, 50 Гц
- 3~380 В ±10 %, 60 Гц
- Макс. температура перекачиваемой жидкости +70 °C
- Макс. температура окружающей среды 40 °C
- Рабочее давление 16 бар (опционально 25 бар)
- Входное давление 10 бар
- Номинальные диаметры для подсоединения:
- Со стороны конечного давления R 1½" — DN 200
- На стороне подвода R 1½" — DN 200
- Диапазон частоты вращения 1500 – 3500 об/мин
- Класс защиты IP54
- Предохранители A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения
Материалы
Helix VE 6": 2 – 16 м³/ч
- Корпус насоса из нержавеющей стали 1.4301 [AISI 304]
- Гидравлическая часть из нержавеющей стали 1.4307 [AISI 304L]
- Уплотнение EPDM
- без картриджа, кроме насосов с электродвигателем свыше 7,5 кВт
Helix VE 8": 22 – 52 м³/ч
- Корпус насоса из серого чугуна EN-GJL-250, серый чугун с катафорезным покрытием и допуском ACS/WRAS
- Гидравлическая часть из нержавеющей стали 1.4307 [AISI 304L]
- Уплотнение EPDM
- без картриджа, кроме насосов с электродвигателем свыше 15 кВт
- Исполнение ES: Конструкция из нержавеющей стали
- Корпус насоса из нержавеющей стали 1.4301 [AISI 304]
- Гидравлическая часть из нержавеющей стали 1.4307 [AISI 304L]
Другие исполнения насоса по запросу:
- с картриджами или без картриджей
- PN 25
- Уплотнение из FKM (Viton)
- Корпус насоса из нержавеющей стали и гидравлическая часть из 1.4404 [AISI 316L]
Описание/конструкция
Фундаментная рама: Из цинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума, а также встроенными опорными точками и кабелепроводом.
Система трубопроводов: Комплексная система трубопроводов из нержавеющей стали, подходящая для подсоединения труб из всех распространенных материалов. Система трубопроводов разработана в соответствии с общей гидравлической мощностью установки повышения давления
Насосы: Используются от 2 до 4 параллельно подключенных насосов серий Helix VE 2 — Helix VE 52. Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для всех насосов этих серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц.
- Для насосов 6" Helix VE 2, 4, 6, 8, 10, 16: Все детали, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали с допусками KTW/WRAS/ACS.
- Для насоса 8": Helix VE 22, 36, 52: Все детали, контактирующие с перекачиваемой жидкостью, в базовой комплектации выполнены из нержавеющей стали и серого чугуна, с катафорезным покрытием и с допусками ACS/WRAS. Нержавеющая сталь исполнений ES с допусками KTW/WRAS/ACS.
Клапаны: Каждый насос с напорной стороны и на стороне всасывания оснащен входящей в базовую комплектацию шаровой запорной арматурой со знаком соответствия нормам DVGW, а с напорной стороны — обратным клапаном с допуском DVGW/KTW.
Мембранный напорный бак 8 л/PN 16 расположен на стороне конечного давления, оснащен мембраной из бутилкаучука, имеет допуск DVGW/KTW, отвечает требованиям Закона «о безопасности пищевых продуктов»; в целях осмотра и проверки оснащен запорным шаровым краном, системой дренажа и проточной арматурой с допуском DVGW/KTW согласно DIN 4807.
Контроль давления: 2 датчика давления: 4…20 мА, расположены с напорной стороны и на стороне всасывания.
Индикация давления: Манометр расположен на стороне всасывания и конечного давления.
Панель управления: Smart Controller SCe с ЖК-дисплеем в базовой комплектации.
Другие исполнения по запросу
