Эффективная системная интеграция.

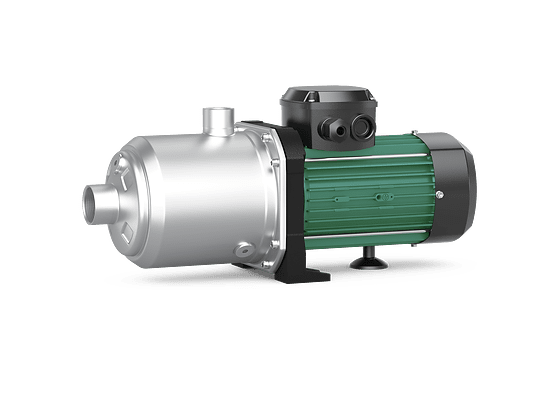

Благодаря наличию сертификата для эксплуатации с питьевой водой Wilo-Medana CH1-L также подходит для применения в питьевом водоснабжении. Этот нормальновсасывающий многоступенчатый насос обеспечивает высочайшую гидравлическую мощность. Его компактная и прочная конструкция с коррозионно-стойкими деталями и возможность использования при температуре окружающей среды до 50 °C обеспечивают широкую область применения насоса с возможностью его интеграции в более крупные системы.
Ваши преимущества
- Высокая эффективность благодаря высокой гидравлической мощности
- Простота и быстрота ввода в эксплуатацию/технического обслуживания благодаря наличию больших отверстий для заполнения и опорожнения насосов
- Высокая прочность и незначительное шумообразование благодаря наличию стационарного кольца щелевого уплотнения и коррозионно-стойкого фонаря с катафорезным покрытием
- Подходит для использования при температуре окружающей среды до 50 °C, как следствие — расширенная область применения с возможностью системной интеграции
- Подходит для применения в питьевом водоснабжении
Тип
Нормальновсасывающий горизонтальный многоступенчатый насос
Применение
• Водоснабжение и повышение давления
• Ирригация
• Промышленная технология
Оснащение/функция
- Насос блочной конструкции, из нержавеющей стали
- Резьбовое подсоединение
- Однофазный или трехфазный электродвигатель
- Однофазный электродвигатель оснащен встроенной защитой от перегрева (с автоматическим повторным пуском)
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример: |
Wilo-MEDANA CH1-L.202-1/E/A/10T |
|
MEDANA |
Обозначение изделия, поверхностный насос |
|
CH |
Промышленный, горизонтальный |
|
1 |
Уровень серии (1 = для входа в рынок, 3 = стандарт, 5 = премиум) |
|
L |
Длинный вал |
|
2 |
Номинальный расход [м3/ч] одинарного насоса |
|
02 |
Количество ступеней одинарного насоса |
|
1 |
1 = AISI 304 |
|
|
2 = AISI 316L |
|
E |
E = уплотнение EPDM |
|
A |
A = частота 50 Гц / однофазный / 230 В |
|
|
B = частота 60 Гц / однофазный / 220 В |
|
|
C = частота 60 Гц / однофазный / 230 В |
|
|
D = частота 50 Гц / трехфазный / 400 В |
|
|
E = частота 50 Гц / трехфазный / 230 – 400 В |
|
|
F = частота 60 Гц / трехфазный / 220 – 380 В |
|
|
G = частота 60 Гц / трехфазный / 265 – 460 В |
|
|
I = частота 60 Гц / трехфазный / 460 В |
|
10 |
Номинальное давление (бар) |
|
T |
T = резьбовые подсоединения |
|
|
P = подсоединения Victaulic |
Технические характеристики
- Подключение к сети: 1~230 В (±10 %), 50 Гц
- Подключение к сети: 3~230 В – 400 В (±10 %), 50 Гц; 265 – 460 В (±10 %), 60 Гц
- Температура перекачиваемой жидкости: от –20 до +120 °C (EPDM), от –20 до +90 °C (FKM)
- Макс. рабочее давление: 10 бар
- Макс. допустимое входное давление: 6 бар
- Класс защиты: IP55
- Номинальный диаметр присоединений к трубопроводу: от G1" до G2", в зависимости от исполнения
Материалы
- Рабочие колеса, секции и корпус насоса из нержавеющей стали 1.4301/1.4404
- Вал из нержавеющей стали 1.4301 или 1.4404
- Уплотнение из EPDM/FKM (Viton)
- Торцевое уплотнение: Исполнение EPDM: Графит В/карборунд; исполнение FKM: Графит В/карборунд
- Подшипник из карбида вольфрама / оксида алюминия
- Опоры насоса из алюминия
