Ваши преимущества
- Компактный блочный тип с непосредственно прифланцованным трехфазным электродвигателем и неразъемным валом между электродвигателем и насосом
- Во многих вариантах применения возможно использование материала как из литой нержавеющей стали (BM-S), так и из литой бронзы (BM-B)
- Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)
- Серийные ножки на корпусе насоса и электродвигателе для установки на фундаменте
Тип

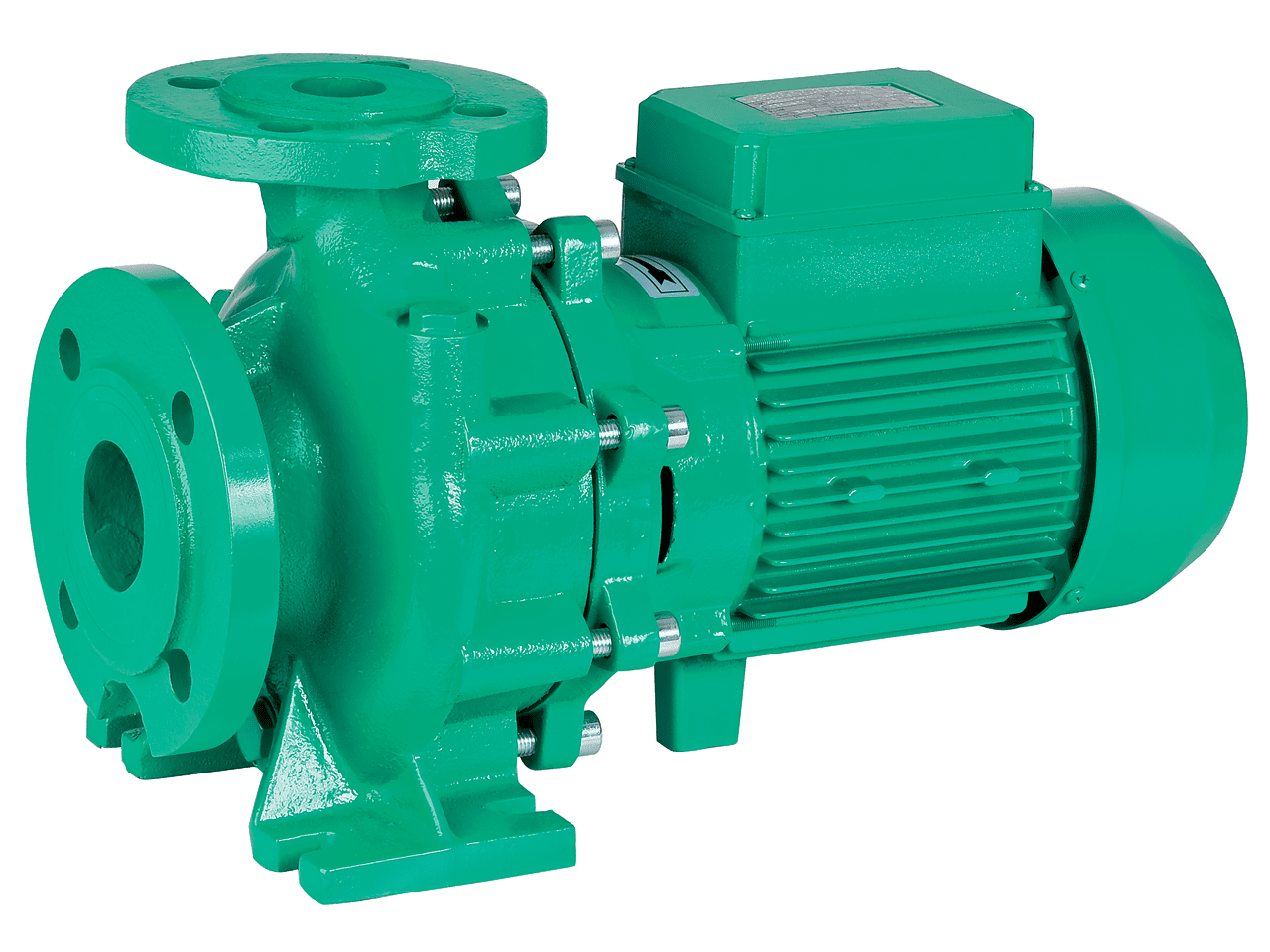

Насос блочного типа с сухим ротором и фланцевым соединением
Применение
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример |
BM-S 40/165-4/2 |
|
-S |
Блочный насос из литой нержавеющей стали |
|
-B |
Блочный насос из литой бронзы |
|
40 |
Номинальный диаметр DN подсоединения к трубопроводу (напорный патрубок) |
|
165 |
Номинальный диаметр рабочего колеса |
|
4 |
Номинальная мощность электродвигателя Р2, кВт |
|
2 |
Число полюсов |
Технические характеристики
- Индекс минимальной эффективности (MEI) ≥ 0,4
- Допустимый диапазон температур от –10 до +90 °C
- Подключение к сети: 3~400 В, 50 Гц
- Класс защиты IP55
- Номинальный диаметр от DN 32 до DN 125
- Макс. рабочее давление 10 бар
Материалы

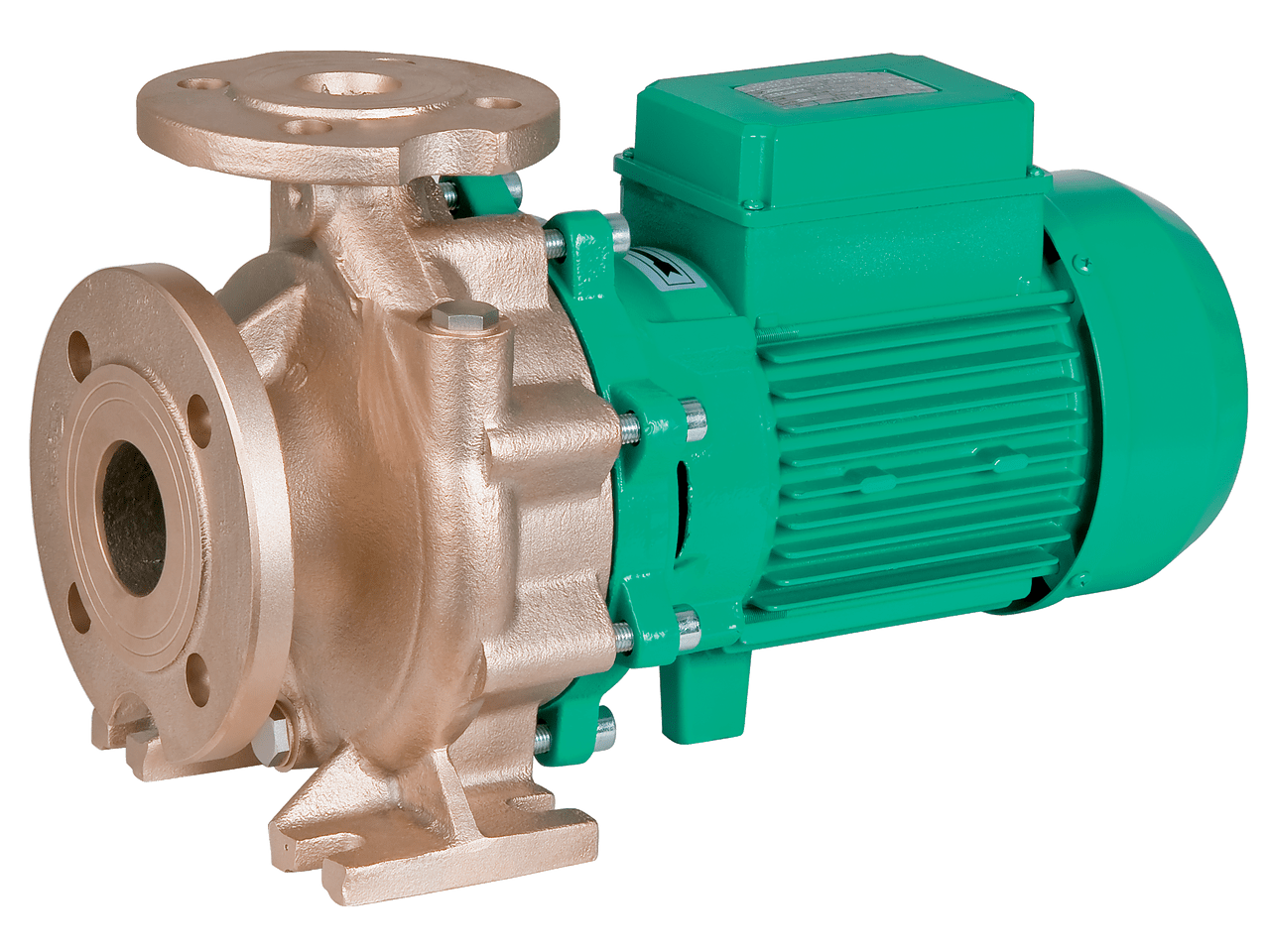

- Корпус насоса BM-B: бронза CuSn10

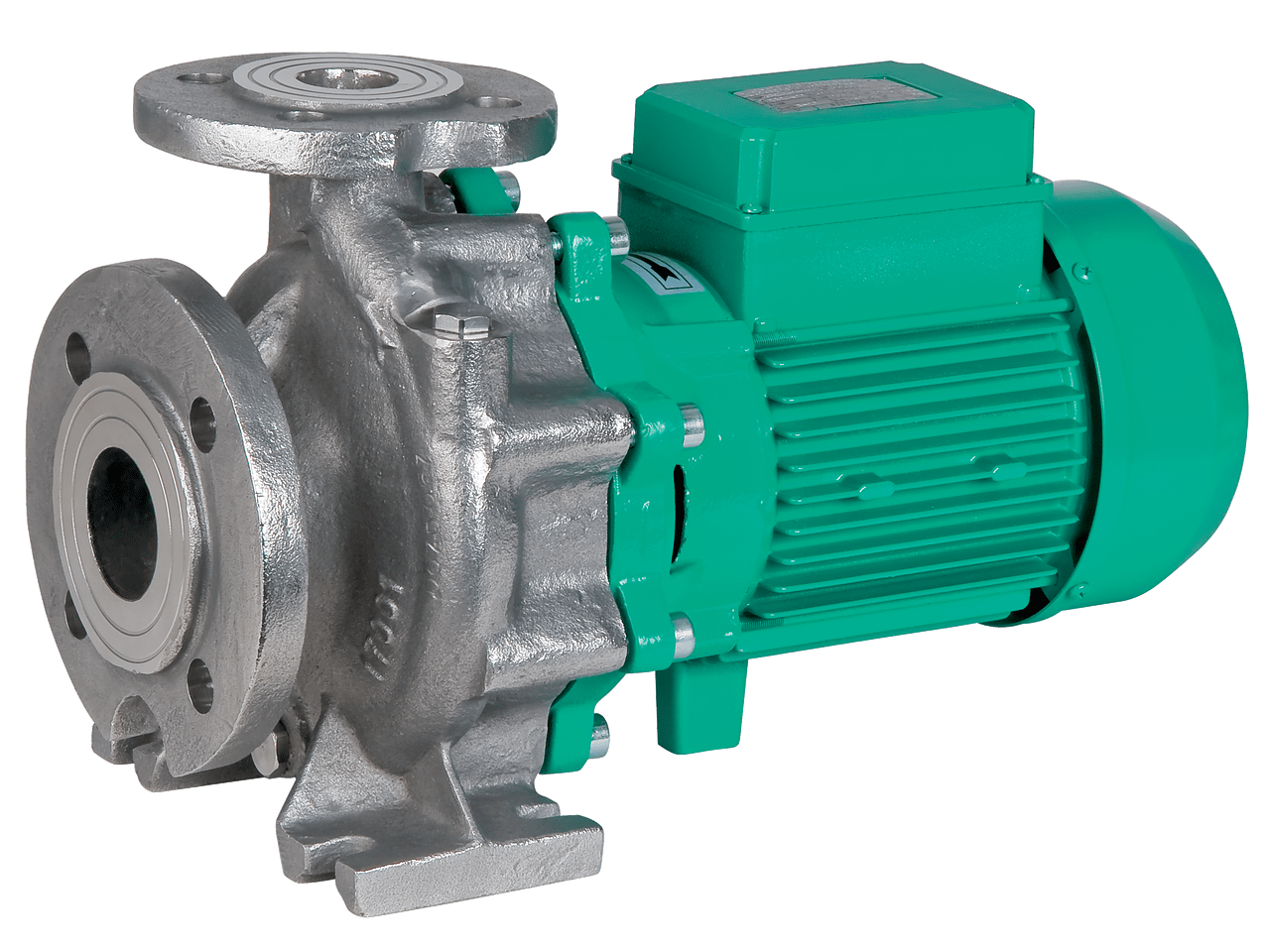

- Корпус насоса BM-S: литая нержавеющая сталь 1.4408
- Рабочее колесо BM-B: Бронза CuSn 10
- Рабочее колесо BM-S: литая нержавеющая сталь 1.4408
- Вал: 1.4362
- Торцевое уплотнение: Q1Q1VGG
Описание/конструкция
- Одноступенчатый центробежный насос с сухим ротором компактного блочного типа из литой нержавеющей стали
- Непосредственно прифланцованный трехфазный электродвигатель и неразъемный вал между электродвигателем и насосом
- Торцевое уплотнение
- Ножки на корпусе насоса и электродвигателе
