Ваши преимущества
- Низкие эксплуатационные затраты благодаря высокому КПД
- Скользящее торцовое уплотнение Burgmann независимое от направления вращения
- Сменные щелевые уплотнения
- Закрытые шарикоподшипники SKF заполненные консистентой смазкой
- Низкие значения NPSH, наилучшие кавитационные характеристики
Тип

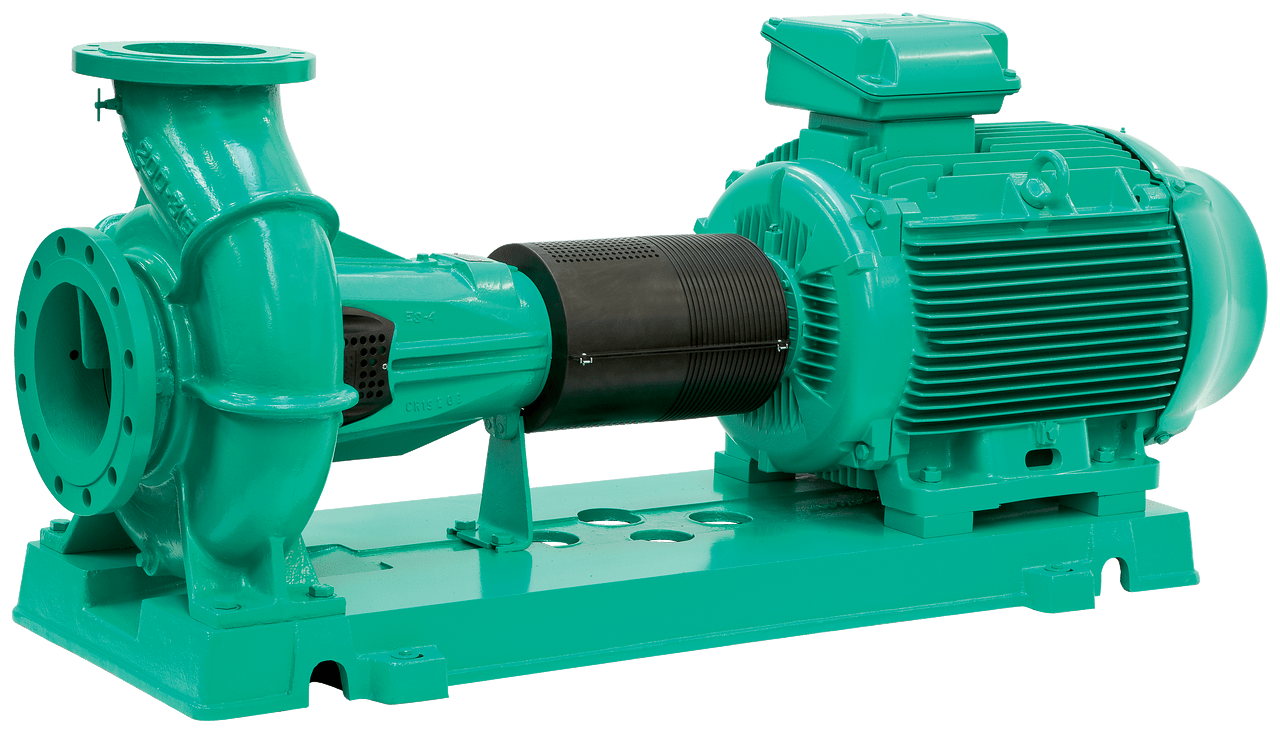

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на фундаментальной раме.
Применение
- Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
- Применение в системах орошения, в оборудовании для зданий и сооружений, во всех отраслях промышленности, на электростанциях и т. д.
Оснащение/функция
Одноступенчатый низконапорный центробежный насос в блочном исполнении с муфтой, кожухом муфты, электродвигателем и фундаментальной рамой
- Скользящее торцовое уплотнение или сальниковое уплотнение
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
- Насос со свободным концом вала или
- Насос на опорной раме с муфтой и защитой муфты или
- полностью монтированный на опорной раме насос с электродвигателем
Расшифровка наименования
|
Пример |
NLG 200/315-75/4 |
|
NLG |
Обозначение серии: стандартный насос |
|
200 |
Номинальный внутренний диаметр DN напорного патрубка |
|
315 |
Номинальный внутренний диаметр рабочего колеса [мм] |
|
75 |
Номинальная мощность электродвигателя P2 [кВт] |
|
4 |
Число полюсов электродвигателя |
Технические характеристики
- Допустимый диапазон температур от -20° C до +120° C
- Подключение к сети 3~400 В, 50 Гц
- Вид защиты IP55
- Номинальные диаметры от DN 150 до DN 300
- Макс. рабочее давление 16 бар
Материалы
- Корпус насоса и нажимная крышка: EN-GJS-500-7
- Подшипниковая опора: EN-GJL-250
- Рабочее колесо: EN-GJL-250, (специальное исполнение: G-CuSn10)
- Вал: 1.4028
- Разделительные кольца: G-CuSn10
- Скользящее торцевое уплотнение: AQ1EGG(другие скользящие торцевые уплотнения по запросу)
Описание/конструкция
- Одноступенчатый горизонтальный насос со спиральным корпусом с подшипниковыми опорами и заменяемыми разделительными кольцами в легкоразборной конструкции
- Уплотнение вала: скользящее торцовое уплотнение согл. EN 12756 или сальник с набивкой
- Спиральный корпус с прилитыми ножками. Вал насоса установлен на радиальных шарикоподшипниках с заполнением консистентной смазкой
- Муфта вала с промежуточной втулкой
