Ваши преимущества
- Экономия энергии за счет встроенной электронной системы регулировки мощности
- Опциональные интерфейсы для обмена данными по шине посредством штекерных IF-модулей
- Простое управление благодаря проверенной технологии зеленой кнопки и дисплею
- Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
- Удобен в пользовании благодаря параметрам мощности и основным размерам согласно EN 733 (для стандартных насосов)
Тип

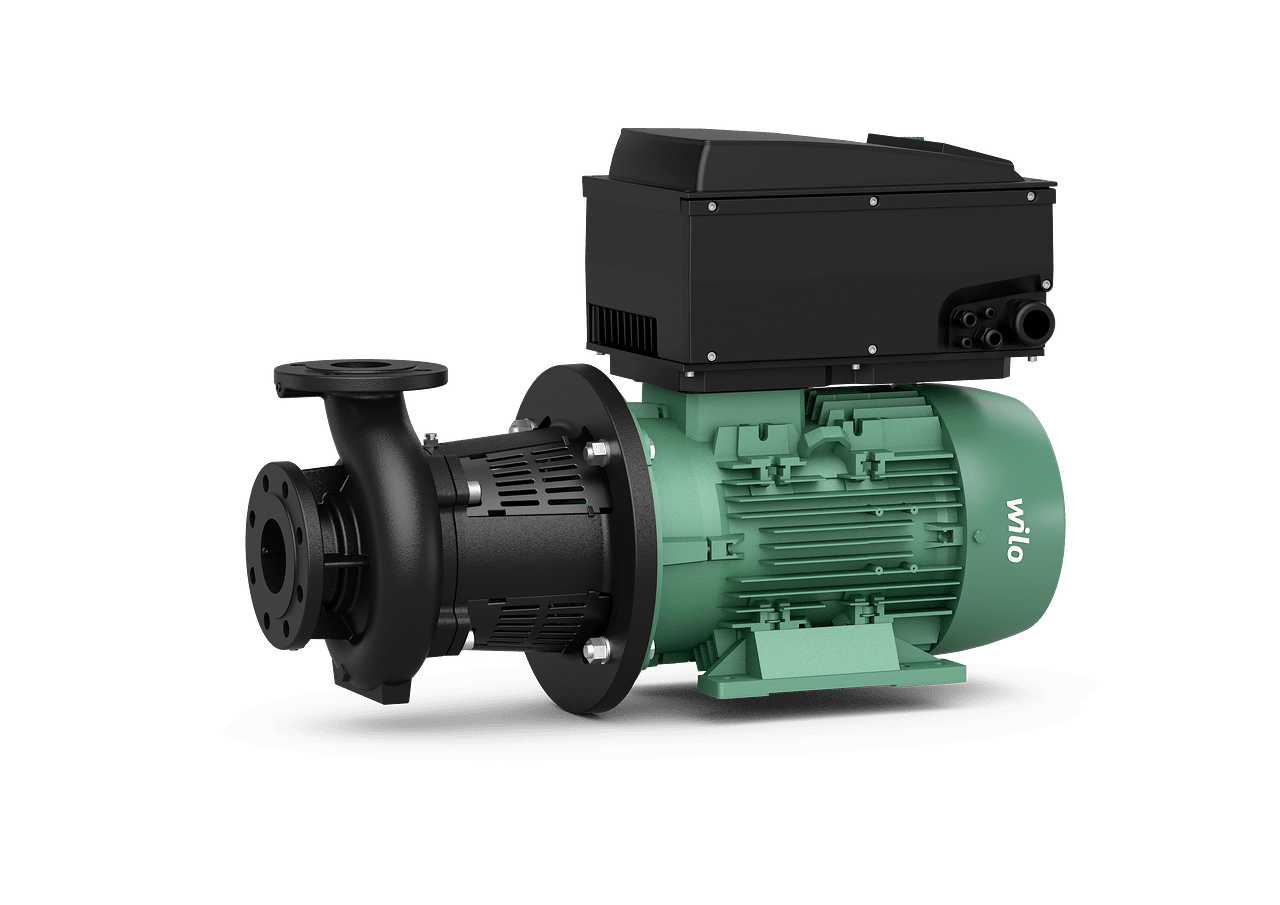

Энергоэффективный одноступенчатый центробежный насос в блочном исполнении с электронным автоматическим регулированием частоты вращения, торцовым уплотнением, фланцевым подсоединением.
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Оснащение/функция
Режимы работы
- Δp-c для постоянного перепада давления
- Δp-v для переменного перепада давления
- PID-Control
- Ручной режим управления (n — постоянный)
Панель управления
- Зеленая кнопка и дисплей
Ручное управление
- Настройка значения напора
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Настройка ВКЛ./ВЫКЛ. насоса
- Конфигурация все рабочих параметров
- Квитирование ошибок
Внешнее управление
- Управляющий вход «Выкл. по приоритету»
- Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация
- Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
Обмен данными
- Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Функции защиты
- Полная защита электродвигателя со встроенной электронной системой отключения
- Блокировка доступа
Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)
- Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы, смена насосов через 24 часа
- Режим параллельной работы двух насосов
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример |
BL-E 40/160-5,5/2-R1 |
|
BL-E |
Блочный насос с электронным регулированием |
|
40 |
Номинальный диаметр DN подсоединения к трубопроводу (напорный патрубок) |
|
160 |
Номинальный диаметр рабочего колеса в мм |
|
5,5 |
Номинальная мощность электродвигателя Р2, кВт |
|
2 |
Число полюсов |
|
-R1 |
Исполнение без дифференциального датчика давления |
Технические характеристики
- Допустимый диапазон температур перекачиваемой жидкости от -20° C до +140° C
- Подключение к сети
-
- 3~440 В -5/±10 %, 50/60 Гц
- 3~400 В ±10 %, 50/60 Гц
- 3~380 В -5/±10 %, 50/60 Гц
- Класс защиты IP55
- Номинальный диаметр от DN 32 до DN 125
- Макс. рабочее давление 16 бар (120 °C)
Материалы
- Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опционально: Чугун с шаровидным графитом EN-GJS-400-18-LT
- Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: Бронза CuSn 10
- Вал: 1.4122
- Торцевое уплотнение: AQEGG, другие торцевые уплотнения по запросу
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:
- Торцевое уплотнение
- Фланцевое соединение со штуцером для замера давления R 1/8
- Фонарь
- Муфта
- Привод со встроенной электронной системой регулирования частоты вращения
