Расшифровка наименования
|
например: |

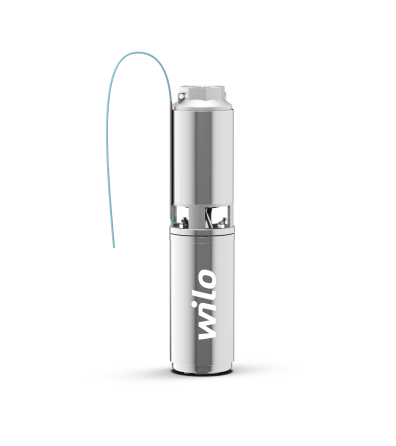

Wilo-Sub TWU 4-0203-C-QC-GT |
|
TWU |
Погружной насос |
|
4 |
Диаметр гидравлической части в дюймах ["] |
|
02 |
Номинальная подача [м3/ч] |
|
03 |
Количество ступеней гидравлической части |
|
C |
Обозначение поколения насоса |
|
I |
Корпус электродвигателя из стали 1.4571, подключение электродвигателя через плоский штекер |
|
QC |
Quick Connect Cable Быстросоединяемый кабель для простого и быстрого удлинения кабеля электродвигателя |
|
GT |
для геотермических установок |
Технические характеристики
- Подключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3 – 30 °C
- Минимальная скорость обтекания электродвигателя: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/час
- Макс. глубина погружения: 200 м
- Класс защиты: IP68
- Подсоединение к напорному патрубку: Rp 1¼
Материалы
- Корпус гидравлической части: нержавеющая сталь 1.4301
- Рабочие колеса: норил
- Вал гидравлической части: нержавеющая сталь 1.4104
- Корпус электродвигателя: нержавеющая сталь 1.4301
- Вал электродвигателя: Нержавеющая сталь 1.4305
Описание/конструкция
Погружной насос для вертикального или горизонтального монтажа.
Гидравлическая часть
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.
Электродвигатель
Коррозионностойкий трехфазный электродвигатель прямого пуска. Герметичный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.
Охлаждение
Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Ваши преимущества
- Низкие эксплуатационные расходы за счет оптимизированной гидравлической части и эффективных электродвигателей для целенаправленного применения в геотермических системах
- Высокий суммарный годовой показатель эффективности (JAZ), обусловленный повышенным КПД системы
- Высокая надежность эксплуатации благодаря всплывающим рабочим колесам и встроенным обратным клапанам
- Простая установка в варианте Quick-Connect позволяет просто и быстро удлинить кабель электродвигателя
Тип
Многоступенчатый погружной насос 4" в исполнении с кожухом для вертикального или горизонтального монтажа
Применение
- Геотермическое применение
- Перекачивание воды из скважин, колодцев и цистерн
- Использование в системах водоснабжения, полива и ирригации
- Повышение давления
- Понижение уровня воды
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Оснащение/функция
- многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
- Герметизированные электродвигатели
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Трехфазный электродвигатель
Комплект поставки
- Гидравлическая часть в полном сборе с электродвигателем
- Кабель электропитания с допуском для питьевой воды (TWU 4-…-GT с 15-метровым кабелем; TWU 4-…-QC-GT с коротким кабелем и штекером для быстрой замены)
- Инструкция по монтажу и эксплуатации
