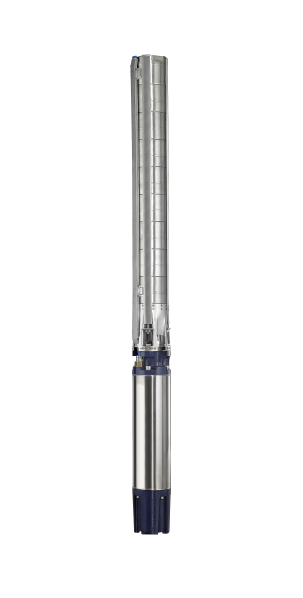

Wilo-Sub TWI 6

Wilo-Sub TWI 6
Wilo-Sub TWI 6
70 руб.
-0%
70 руб.
- +
В корзину
Добавлено
Wilo-Sub TWI 6
Артикул:
70 руб.
70 руб.
- +
В корзину
Добавлено

Расшифровка наименования

Например:

Wilo-Sub TWI 6.18-04-C-SD

TWI

Погружной насос

6

Диаметр гидравлической части в дюймах ["]

18

Номинальный объемный поток [м3/ч]

04

Число ступеней гидравлической части

C

Обозначение поколения насоса

I

Корпус электродвигателя из стали 1.4571, подключение электродвигателя через плоский штекер

SD

Тип пуска: без обозначения = прямой пуск SD = пуск «звезда-треугольник»

Технические характеристики

  • Подключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой жидкости: 3 – 30 °C
  • Минимальная скорость обтекания электродвигателя:
    • Герметично залитые электродвигатели: 0,08 - 0,16 м/с
    • Электродвигатели с возможностью перемотки (SD-R): 0,1 – 0,5 м/с (в зависимости от типа)
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 20/час
  • Макс. глубина погружения:
    • Герметично залитые электродвигатели: 350 м
    • Электродвигатели с возможностью перемотки: 100 м
  • Класс защиты: IP68
  • Подсоединение к напорному патрубку: Rp 2½ - Rp 3

Материалы

  • Корпус гидравлической части: нержавеющая сталь 1.4301
  • Рабочие колеса: нержавеющая сталь 1.4301
  • Вал гидравлической части: Нержавеющая сталь 1.4057
  • Корпус электродвигателя: EN-GJL или нержавеющая сталь 1.4301
  • Вал электродвигателя: нержавеющая сталь 1.4305 или 1.4301

Описание/конструкция

Погружной насос с допуском ACS для вертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с подсоединением NEMA 4" или 6" и радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Трехфазный электродвигатель с прямым пуском и пуском по схеме «звезда-треугольник». Полностью герметизированный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, или электродвигатель с возможностью перемотки, обмотка с изоляцией из ПВХ, самосмазывающиеся подшипники, наполнение водогликолевой смесью.

Охлаждение

Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное входное давление составляет 10 бар.

Ваши преимущества

  • Продолжительный срок службы благодаря использованию коррозионностойкой нержавеющей стали, опционально: сталь марки V4A
  • Индивидуальная конфигурация электродвигателей и материалов для надежной эксплуатации в любом случае применения
  • Исполнения для питьевой воды с допуском ACS
  • Высокая универсальность благодаря вариантам исполнения 4, 6, 8 и 10 дюймов
  • Диапазон расхода от 1 до 250 м³/ч

Тип

Многосекционный 6-дюймовый погружной насос в исполнении со стяжными лентами для вертикальной или горизонтальной установки

Применение

  • Водоснабжение, в т.ч. питьевой водой, из скважин и цистерн
  • Снабжение хозяйственной водой
  • Использование в системах водоснабжения коммунального хозяйства, для полива и ирригации
  • Повышение давления
  • Понижение уровня воды
  • Перекачивание воды промышленного использования
  • Для перекачивания воды без длинноволокнистых и абразивных примесей

Оснащение/функция

  • многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Трехфазный электродвигатель
  • Герметизированные электродвигатели
  • Электродвигатели с возможностью перемотки

Комплект поставки

  • Гидравлическая часть в полном сборе с электродвигателем
  • Кабель электропитания длиной 4/5/10 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 × 2,5 мм2 или 4 × 4 мм2)
  • Инструкция по монтажу и эксплуатации
