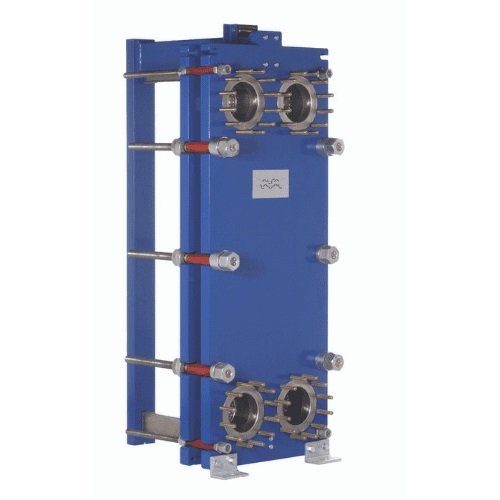

Разборный пластинчатый теплообменник T20, Alfa Laval
Артикул:
0 руб.
0 руб.
- +
В корзину
Добавлено
Применение - процессы нагрева и охлаждения.
     Стандартная конструкция - пластинчатый теплообменник состоит из пакета металлических гофрированных пластин, формирующих каналы для двух жидкостей, участвующих в процессе теплообмена.
     Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена уплотнительной прокладкой, которая герметично изолирует канал и направляет различные потоки жидкостей в чередующиеся каналы. Необходимое количество пластин, их профиль и типоразмер определяется интенсивностью потока, физическими свойствами жидкостей, допустимыми перепадами давления и температурной программой. Гофрированная поверхность пластин обеспечивает высокую турбулентность потоков и жесткость конструкции теплообменника.
     В верхней части, пластины и прижимная плита фиксируются несущей балкой, а снизу – направляющей балкой.
В одноходовых теплообменниках патрубки расположены на неподвижной опорной плите, а в многоходовых конструкциях – на неподвижной опорной и на подвижной прижимной плите.
     Принцип работы - жидкости, участвующие в процессе теплопередачи, поступают в теплообменник через входные патрубки. Уплотнения, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Гофрированная поверхность пластин обеспечивает формирование каналов, высокую турбулентность потока и механическую прочность пакета пластин. Тепло от одной жидкости к другой передается через пластины, а противоточный поток позволяет достичь максимальной эффективности теплопередачи.
     Отличительной особенностью серии T является новый профиль пластин, который за счет дополнительных углублений в каналах создает поток с высокой турбулентностью, а, следовательно, повышает эффективность теплообмена и улучшает процесс самоочистки. Таким образом, новый профиль является более эффективным и позволяет уменьшить необходимую поверхность теплообмена.
     Типы пластин - T20-P, T20-B и T20-M
     Типы рам - FM, FG, и FS
     Максимальный расход жидкости - до 225 кг/сек в зависимости от вида среды, допустимого перепада давления и температурной программы.

     Параметры, необходимые для подбора теплообменника:
 ï - Расходы жидкостей или тепловая нагрузка
 ï - Температурная  программа
 ï - Заданные физические свойства жидкостей (если это не вода)
 ï - Требуемое рабочее давление
 ï - Максимально допустимые перепады давления
     Максимальная поверхность теплопередачи - 630 м2

     Стандартные материалы:
     Опорная и прижимная плиты - низкоуглеродная сталь, эпоксидное покрытие.
     Порты - резиновая облицовка, углеродистая сталь, металлическая облицовка (нержавеющая сталь, титан, сплав С276).
     Пластины - нержавеющая сталь 316 / 304, 254 SMO, С276 или титан.
     Прокладки - нитрил, EPDM, Viton®. Другие типы и материалы возможны по запросу.

Макс. рабочее давление, бар10-30
Макс. рабочая температура, °C 160-180
Страна бренда Швеция
Страна-производительШвеция
