Ваши преимущества
- Высокая энергоэффективность благодаря электродвигателю IE4 и оптимизированной гидравлической части
- Очень широкий диапазон регулирования частотного преобразователя (от 25 Гц до макс. 60 Гц) расширяет область применения
- Высокая надежность благодаря различным функциям защиты, включая защиту от перегрузки, защиту от сухого хода и автоматическое отключение.
- С помощью прибора управления SCe система легко настраивается и проста в эксплуатации благодаря ЖК-дисплею и зеленой регулировочной кнопке.
- Готова к интеграцию в автоматизированную систему управления зданием с прибором управления SCe через протокол Modbus
Тип

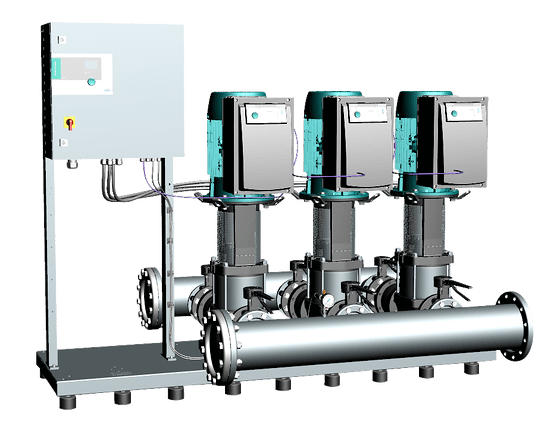

Установка повышения давления с 2 – 4 параллельно подключенными, вертикально расположенными, нормальновсасывающими высоконапорными центробежными насосами серии MVIE 70 или 95. Каждый насос оснащен встроенным частотным преобразователем с воздушным охлаждением. Система оснащена устройством Smart Controller SCe.
Применение
Полностью автоматизированная система водоснабжения и повышение давления в режиме подвода или от приемного резервуара для частного, производственного, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения). Согласно стандарту DIN 1988 и DIN EN 806 в комплект входит резервный насос.
Разрешенной перекачиваемой жидкостью обычно является вода, не оказывающая агрессивного химического и механического воздействия на применяемые материалы и не содержащая абразивных и длинноволокнистых частиц, как то:
- Питьевая вода (в зависимости от допусков для питьевой воды, см. раздел «Материалы»)
- Чистая вода
- Охлаждающая вода
- Технологическая вода
- Вода для пожаротушения (кроме воды для установок пожаротушения согласно DIN 14462; с разрешения местной пожарной охраны)
Оснащение/функция
2 – 4 насоса на установку серии Helix MVIE (70 или 95), с регулировкой частоты вращения посредством встроенного частотного преобразователя на каждом насосе.
Прибор управления SCe обеспечивает автоматическое регулирование и управление установкой повышения давления.
Полностью смонтирован на регулируемой по высоте фундаментной раме из оцинкованной стали.
Все детали, контактирующие с перекачиваемой жидкостью, устойчивы к коррозии.
С напорной стороны:
- Запорная арматура
- Обратный клапан
- Обратный клапан на каждом насосе
- Расширительный мембранный бак 8 л, PN 16
- Датчик давления 4…20 мА
- Манометр
На стороне всасывания
- Запорная арматура
- Датчик давления 4…20 мА
- Манометр
Комплект поставки
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример: |
Wilo COR-3 MVIE 7002/SCe |
|
CO |
Компактная установка повышения давления |
|
R |
Регулирование с помощью частотного преобразователя |
|
3 |
С одним насосом |
|
MVIE |
Серия насосов |
|
70 |
Номинальный объемный поток одинарного насоса (м3/ч) |
|
02 |
Количество ступеней одинарного насоса |
|
SCe |
Прибор управления Smart Control для насосов с электронным управлением |

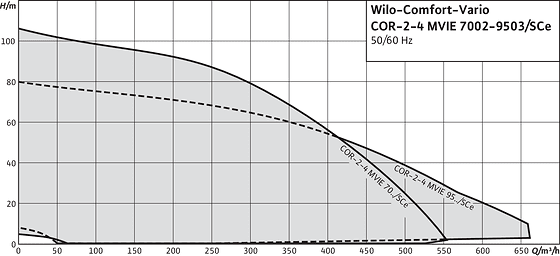

Технические характеристики
- Подсоединения к сети:
- 3~400 В ±10 %, 50 Гц
- 3-фазн. 380 В ±10 %, 60 Гц
- Макс. температура перекачиваемой жидкости +60 °C (опционально +70 °C)
- Макс. температура окружающей среды 40 °C
- Рабочее давление 16 бар (опционально 25 бар)
- Входное давление 10 бар
- Номинальные диаметры для подсоединения:
- Напорная сторона DN 200 — DN 250
- Приточная сторона DN 200 — DN 250
- Диапазон частоты вращения 1500 – 3500 об/мин
- Класс защиты IP54
- Предохранители A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения
Материалы
MVIE 10": 70 – 95 м³/ч:
- Корпус насоса из серого чугуна EN-GJL-250, серый чугун с катафорезным покрытием и допуском ACS
- Гидравлическая часть из 1.4307 [AISI 304L]
- Уплотнение EPDM
- С картриджем
Другие исполнения по запросу:
- PN 25
- Уплотнение из FKM (Viton)
Описание/конструкция
Фундаментная рама: Из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума, а также встроенным такелажными точками.
Система трубопроводов: Комплексная система трубопроводов из нержавеющей стали, подходящая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений. Система трубопроводов разработана в соответствии с общей гидравлической мощностью установки повышения давления
Насосы: Применяются от 2 до 4 параллельно подключенных насосов серий MVIE 70 и MVIE 95. Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для всех насосов этих серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали/серого чугуна с катафорезным покрытием и допуском ACS.
Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
Мембранный напорный бак 8 л/PN 16 расположен со стороны конечного давления, снабжен мембраной из бутилкаучука, с допуском DVGW/KTW, отвечающей требованиям Закона «о безопасности пищевых продуктов»; целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807.
Контроль давления: 2 датчика давления: 4…20 мА, расположены с напорной стороны и на стороне всасывания.
Индикация давления: Манометр расположен на стороне всасывания и конечного давления.
Панель управления: Smart Controller SCe с ЖК-дисплеем в базовой комплектации.
Другие исполнения по запросу
