Wilo-Comfort COR Helix VE.../CCe

Wilo-Comfort COR Helix VE.../CCe
Wilo-Comfort COR Helix VE.../CCe
70 руб.
-0%
70 руб.
- +
В корзину
Добавлено
Wilo-Comfort COR Helix VE.../CCe
Артикул:
70 руб.
70 руб.
- +
В корзину
Добавлено

Ваши преимущества

  • Прочная система с высоконапорными центробежными насосами из нержавеющей стали Helix VE со встроенным частотным преобразователем, диапазон регулирования от 25 Гц до 60 Гц
  • Высокоэффективная гидравлическая часть насоса
  • Вся система оптимизирована по потере давления
  • Встроенная система распознавания сухого хода с автоматическим отключением посредством регулирующей электроники электродвигателя
  • Максимальное качество регулирования прибором управления CCe с расширенными функциями, микрокомпьютерным управлением и сенсорным дисплеем

Тип

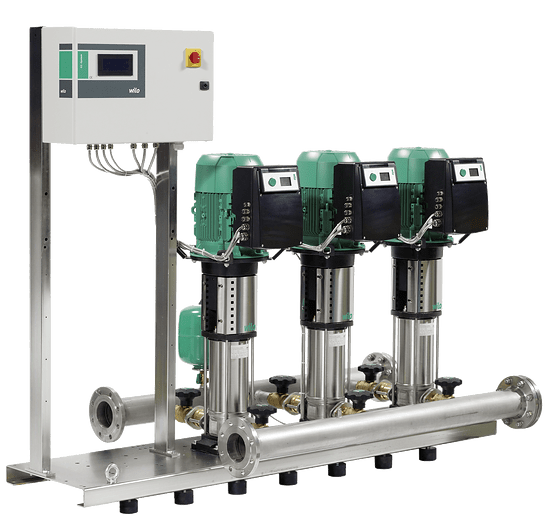

Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 - 6 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix VE, где каждый насос оснащен встроенным частотным преобразователем с воздушным охлаждением, включая Comfort Controller CCe

Применение

  • Автоматические системы водоснабжения в режиме подвода, в сфере общественного водоснабжения, для повышения давления из резервуаров или напорных трубопроводов, для коммунального, производственного, промышленного и для частного применения (например, предприятия водоснабжения, коммерческие и промышленные предприятия, жилые, офисные, общественные, административные здания, гостиницы, больницы).
  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Оснащение/функция

  • 2–6 насосов на установку серий Helix VE 4 – Helix VE 16, со стандартными электродвигателями, эквивалентными IE4, и бесступенчатым регулированием посредством встроенного частотного преобразователя для каждого насоса
  • Автоматическая система управления насосом посредством контроллера Comfort CCe
  • Детали, контактирующие с водой, не подвержены коррозии
  • Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура на стороне всасывания и напорной стороне каждого насоса
  • Обратный клапан на напорной стороне каждого насоса
  • Мембранный напорный резервуар 8 л, PN16, напорная сторона
  • Датчик давления, напорная сторона
  • Манометр, напорная сторона
  • Опционально с защитой от сухого хода с манометром, всасывающая сторона

Комплект поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации
  • Транспортные проушины для монтажа, выполняемого заказчиком собственными силами

Расшифровка наименования

Например:

Wilo-COR-4 Helix VE 1603/K/CCe

COR

Компактная установка повышения давления со встроенным регулированием частоты вращения для каждого насоса

4

Число насосов

Helix VE

Серия насосов

16

Номинальный объемный расход одинарного насоса [м3/ч]

03

Число секций одинарного насоса

K

Со скользящими торцевыми уплотнениями в виде картриджа

5,5

Номинальная мощность электродвигателя P2 в кВт [только типы с возможностью подключения нескольких моторов для одинаковой гидравлической мощности]

CCe

Прибор управления; CCe = контроллер Comfort для насосов со встроенным частотным преобразователем

Технические характеристики

  • Подключение к сети 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
  • Температура перекачиваемой жидкости макс. +50 °C (по заказу +70 °C)
  • Макс. температура окружающей среды 40 °C
  • Рабочее давление 16 бар (по заказу 25 бар)
  • Входное давление 10 бар
  • Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½" - DN 125
  • Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½" - DN 125
  • Диапазон частоты вращения 1500-3770 1/мин
  • Класс защиты: IP 54
  • Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)
    • питьевая и подогретая питьевая вода;
    • охлаждающая вода;
    • вода для пожаротушения

Материалы

Для серий с Helix VE 4 — VE 16:

  • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительные кольца из EPDM (уплотнение FKM по запросу)
  • Система трубопроводов из нержавеющей стали 1.4571

Описание/конструкция

  • Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
  • Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: применяются от 2 до 6 насосов серий Helix VE 4.., 6.., 10.., 16.., с параллельным подключением. Частотные преобразователи с воздушным охлаждением, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все контактирующие с перекачиваемой средой детали для Helix VE 4.., 6.., 10.., 16.. из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
  • Арматура: Все насосы серий VE 4.., 6.., 10.., 16.. на стороне всасывания и с напорной стороны оснащены шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
  • Мембранный напорный бак: 8 л/PN16, установить со стороны конечного давления. С мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающий требованиям закона о безопасности пищевых продуктов в целях осмотра и проверки, с системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807
  • Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера CCe
  • Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
  • Прибор управления/регулятор: В серийном исполнении установка оснащается контроллером Comfort CCe
