Ваши преимущества
- Простой ввод в эксплуатацию
- Встроенный частотный преобразователь с широким диапазоном регулирования
- Полная защита электродвигателя
Тип

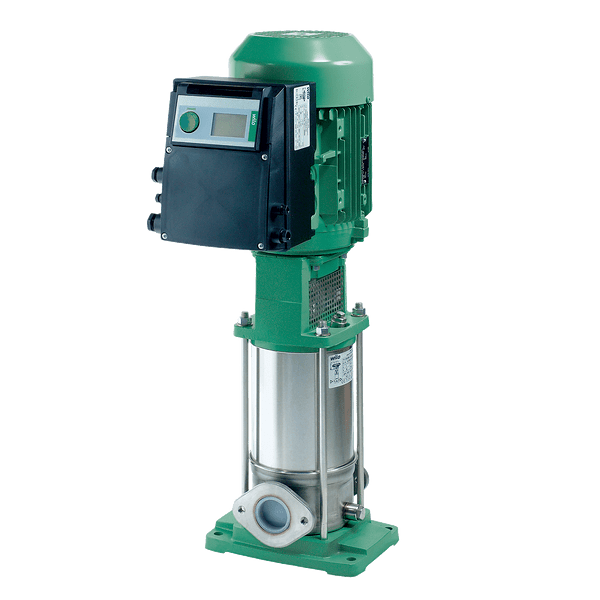

Нормальновсасывающий многоступенчатый насос со встроенным частотным преобразователем
Применение
- Водоснабжение и повышение давления
- Промышленные циркуляционные установки
- Производственные технологии
- Контуры циркуляции охлаждающей воды
- Моечные и дождевальные установки
Оснащение/функция
- Насос в линейном исполнении, из нержавеющей стали
- MVIE 70../95.. PN 16/25 с фланцами круглой формы
- Стандартный электродвигатель IEC со встроенным частотным преобразователем
- Трехфазное исполнение с технологией «зеленой кнопки» и ЖК-дисплеем для индикации состояния
- Встроенная защита электродвигателя от перегрева
Комплект поставки
- Высоконапорный центробежный насос MVIE
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Пример: |
MVIE 7003/1-3/16/E/3-2 |
|
MVIE |
Вертикальный высоконапорный центробежный насос |
|
70 |
Расход в м3/ч |
|
03 |
Количество рабочих колес |
|
1 |
Количество откорректированных рабочих колес |
|
3 |
Материал1 = 1.4301 (AISI 304); [только MVIE 8.. и меньше]2 = 1.4404 (AISI 316L)3 = корпус насоса EN-GJL-250 (катафорезное покрытие), гидравлическая часть 1.4301 (AISI 304);[только MVIE 70.. и 95..] |
|
16 |
Тип фланца16 = фланец PN 16 (круглый)25 = фланец PN 25 (круглый)P = муфта Victaulic [только MVIE 8.. и меньше] |
|
E |
Тип уплотненияE = EPDMV = FKM (витон) |
|
3 |
1 = 1~ (однофазный ток)3 = 3~ (трехфазный ток) |
|
2 |
Число полюсов электродвигателя |
Технические характеристики
- Подключение к сети 3~400 В (±10 %), 50 Гц (Y) или 400 В (±10 %), 60 Гц (Y)
- Температура перекачиваемой жидкости от -15 до +120 °C (исполнение EPDM)
- Максимальное рабочее давление 16/25 бар
- Максимальное давление на входе 10 бар
- Класс защиты IP55
- Создаваемые помехи согласно стандарту EN 61000-6-3
- Помехозащищенность согласно стандарту EN 61000-6-2
Материалы
- Рабочие колеса из нержавеющей стали 1.4408 (AISI 316)
- Секции из нержавеющей стали 1.4301 (AISI 304)
- Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
- Вал из нержавеющей стали 1.4057 (AISI 431)
- Уплотнение EPDM
- Крышка корпуса из нержавеющей стали 1.4301 (AISI 304)
- Нижняя часть корпуса из нержавеющей стали 1.4301 (AISI 304)
- Торцевое уплотнение из В-углерода/карбида вольфрама, карборунда/углерода
- Напорный кожух из нержавеющей стали 1.4301 (AISI 304)
- Подшипники из карбида вольфрама
