Ваши преимущества

  • Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизацией расхода и удаления газов
  • Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
  • Корпус насоса, оптимизированный по расходу и NPSH
  • Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
  • Допуск для питьевой воды для насосов с деталями из нержавеющей стали, находящимися в контакте с перекачиваемой средой (исполнение EPDM)

Тип

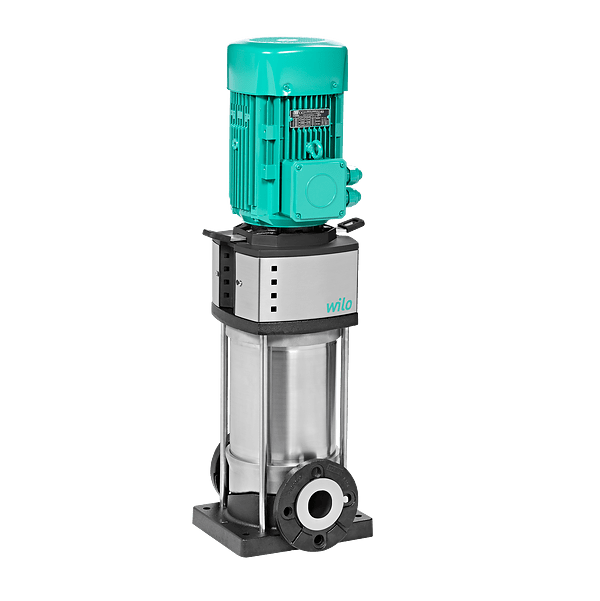

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями

Применение

  • Водоснабжение и повышение давления
  • Промышленные циркуляционные установки
  • Технологическая вода
  • Закрытые контуры охлаждения
  • Установки пожаротушения
  • Моечные установки
  • Ирригация

Оснащение/функция

  • Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус

Комплект поставки

  • Высоконапорный центробежный насос Helix V
  • Инструкция по монтажу и эксплуатации
  • Helix V 2 – 16 (исполнение PN 16 с овальными фланцами): Ответные фланцы из нержавеющей стали с соответствующими болтами, гайками и уплотнениями

Расшифровка наименования

Пример:

Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265

Helix V(F)

Вертикальный высоконапорный центробежный насос во встраиваемом исполнении

(F) = исполнение насоса с сертификатом VdS

22

Расход в м3

02

Количество рабочих колес

2

Количество откорректированных рабочих колес (опционально)

1

Материалы насоса


1 = корпус насоса 1.4301 (AISI 304L), гидравлическая часть 1.4307 (AISI 304L)


2 = корпус насоса 1.4409 (AISI 316L), гидравлическая часть 1.4404 (AISI 316L)


3 = корпус насоса EN-GJL-250 (катафорезное покрытие), гидравлическая часть 1.4307 (AISI 304L)


4 = корпус блочного насоса EN-GJL-250 (катафорезное покрытие), гидравлическая часть 1.4307 (AISI 304L) [только Helix VE 22.. и больше]

16

Максимальное рабочее давление в бар


16 = 16 бар (фланец PN 16)


25 = 25 бар (фланец PN 25)


30 = 30 бар (фланец PN 40)

E

Тип уплотнения E = EPDM V = FKM

X

Специальное исполнение X-Care

K

Торцевое уплотнение картриджного типа

S

Кожух муфты располагается на одном ответвлении с всасывающим и напорным патрубками насоса.

1

1 = 1~ (переменный ток)

Нет сети = 3~ (переменный ток, трехфазный)

400

Подключаемое напряжение в В

50

Частота в Гц

-38FF265

Диаметр вала электродвигателя — размер фонаря (исполнение насоса без электродвигателя)

..

Опционально

Технические характеристики

  • Электроподключение:
  • 3~400 В (±10 %), 50 Гц
    • ≤ 4 кВт, 230 В/400 В; Δ/Y
    • > 4 кВт, 400 В/690 В; Δ/Y
  • • 1~230 В (±10 %), 50 Гц, только Wilo-Helix V 2, 4, 6, 10
  • Диапазон температуры перекачиваемых сред:
    • Helix V 2 – 16 (EPDM): от –30 до +120 °C (130 °C по запросу)
    • Helix V 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от –15 до +90 °C
    • Helix V22 – 52 (EPDM): от –20 до +120 °C (130 °C по запросу)
    • Helix V 22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от –15 до +90 °C
  • Макс. рабочее давление: 16/25/30 бар
  • Максимальное входное давление 10 бар
  • Класс защиты: IP55
  • Макс. температура окружающей среды: от –15 °C до +50 °C (возможен более широкий диапазон температур по запросу)
  • Доступные модели:
    • Helix V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
    • Helix V 22 – 52: PN 16/PN 25/PN 40 с фланцами круглой формы в соответствии с ISO 2531 и ISO 7005

Материалы

Helix V 2, 4, 6, 10, 16:

Стандартное исполнение

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
  • Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)

Helix V 22, 36, 52:

Стандартное исполнение

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4308 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix V 22/EN-GJS 400 для Helix V 36-52.
  • Вал из нержавеющей стали 1.4057 (AISI 431)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью элементы конструкции из нержавеющей стали 1.4409 (AISI 316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
  • Опорная рама из нержавеющей стали 1.4301 (AISI 304)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Напорный кожух из нержавеющей стали 1.4404 (AISI 316L)

Описание/конструкция

  • По запросу насосы можно подобрать под определенные условия (например, защиту электродвигателя, класс эффективности электродвигателя IE4, насосы Wilo-Helix с сертификатом VdS, взрывозащиту, более широкий диапазон температур окружающей среды).
  • Серия Helix имеется также со встроенным частотным преобразователем
